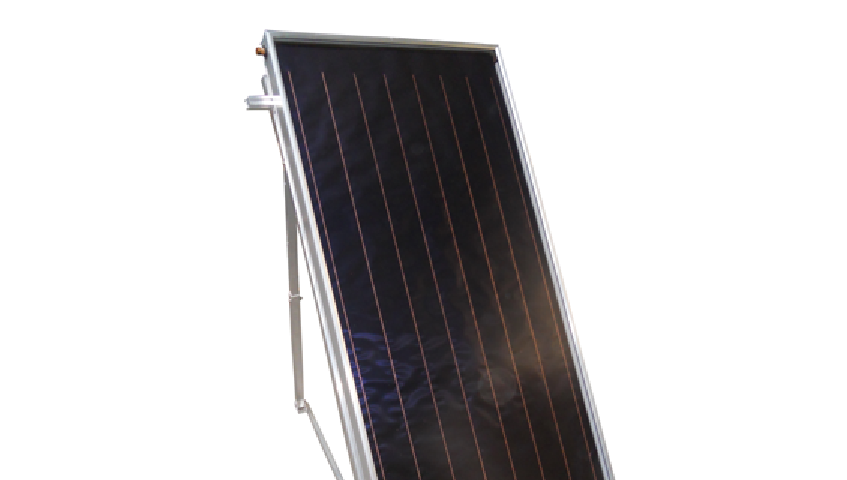

Ploščati kolektor s površino 2,0 m2 za vertikalno montažo.
Prednosti ENSOL kolektorjev:
- samo 2 priključka, hitrejša montaža, manjša količina sojnih elementov
- zaporedna vezava (hitrejše odkrivanje okvare)
- pri vezavi večih kolektorjev se pretok ne zmanjša (manjši premeri cevi, manjše obtočne črpalke, posledično manjše količine solarne tekočine)
- visok učinkovit eta plus absorber
- vzdržljivo ohišje (trdnost, tesnost) iz posebnih patentiranih kotnih profilov
- visoko kakovostni materiali odporni na korozijo
- tesnenje stekla, odporno na atmosferske dejavnike in UV sevanje
- spodnja stran izdelana iz aluminijaste pločevine
- možna zaporedna vezava do 5 kolektorjev
- Solar Keymark
Prednosti ENSOL kolektorjev:
- samo 2 priključka, hitrejša montaža, manjša količina sojnih elementov
- zaporedna vezava (hitrejše odkrivanje okvare)
- pri vezavi večih kolektorjev se pretok ne zmanjša (manjši premeri cevi, manjše obtočne črpalke, posledično manjše količine solarne tekočine)
- visok učinkovit eta plus absorber
- vzdržljivo ohišje (trdnost, tesnost) iz posebnih patentiranih kotnih profilov
- visoko kakovostni materiali odporni na korozijo
- tesnenje stekla, odporno na atmosferske dejavnike in UV sevanje
- spodnja stran izdelana iz aluminijaste pločevine
- možna zaporedna vezava do 5 kolektorjev
- Solar Keymark
| ploščati kolektor ENSOL EM1V/2,0S | |||
| širina | A | mm | 1006 |
| višina | B | mm | 1988 |
| globina | C | mm | 85 |
| teža | m | kg | 40 |
| površina | S | m2 | 2,0 |
| optična učinkovitost | % | 78,9 | |
| koeficient | a1 | W/(m2K) | 3,327 |
| koeficient | a1 | W/(m2K) | 0,020 |
| vpadni kot - modifikator | 0,89 | ||
| priključki: Cu cevi | fi | nn | 22 |
| ohišje | profili iz aluminija | ||
| pokrov | solarno steklo 4,0 mm | ||
| absorber | |||
| vrsta absorberja | Cu folija debeline 0,2 mm | ||
| selektivna plast | Blue Tec eta plus | ||
| tehnologija | ultrazvočno varjenje | ||
| absorpcijski koeficient | % | 95 | |
| koeficient emisije | % | 5 | |
| širina | a | mm | 964 |
| višina | b | mm | 1946 |
| absorpcijska površina | Sb | m2 | 1,876 |
| aktivna površina | Sn | m2 | 1,876 |
| količina tekočine | V | dm3 | 1,8 |
| r. temperatura | Tr | °C | 208 |
| zajamčeni najnižji izkoristek toplote | kWh/m2*leto | 525 | |
| pretok | okvirno | ||
| priporočen | l/h | 60-90 | |
| dovoljen | l/h | 50-220 | |
| izolacija | mineralna volna | ||
| prevodni koeficient | W/mK | 0,035 | |
| debelina izolacijskega sloja | |||
| spodaj | d | mm | 40 |
| ob strani | d | mm | 10 |
