Hotjet toplotne črpalke zrak/voda

V podjetju PILREMAG d.o.o. se trudimo prispevati k dvigu bivalne kulture.

V naši ponudbi imamo vse za ogrevanje, vodovodno instalacijo, prezračevalne sisteme, klimatske naprave, solarne sisteme, keramične ploščice, sanitarno keramiko…

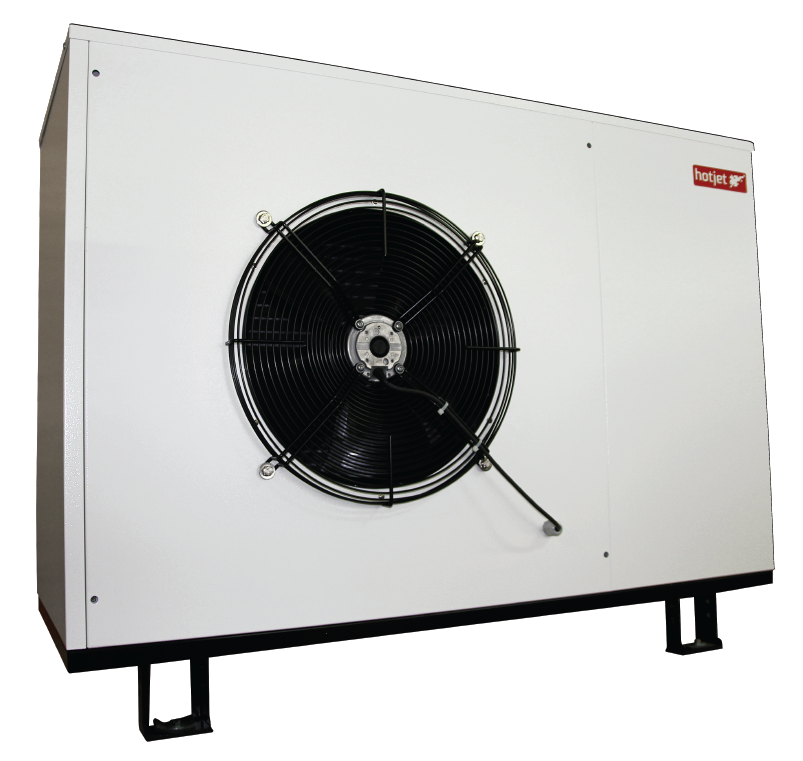

MODEL (SI)	8ONE	15ONE
Ime ali blagovna znamka	HOTJET
	zrak/voda
Način delovanja	Toplotna moč [kW] / Grelno št. [COP]

Ogrevanje: A-7/W35	5,97 / 2,59	7,64 / 2,58
Ogrevanje: A2/W35 2)	8,35 / 3,80	10,64 / 3,80
Ogrevanje: A7/W35 1)	10,87 / 5,17	13,85 / 5,17
Ogrevanje: A12/W35	13,55 / 6,74	17,30 / 6,72

Razred energijske učinkovitosti 3)

Razred energijske učinkovitosti 35°C	A+	A+
Razred energijske učinkovitosti 55°C	A	A+
Sezonska energijska učinkovitost pri ogrevanju prostorov za uporabo pri nizki temperaturi v povprečnih podnebnih razmerah (%)	148	150
Letna poraba energije, izražena kot končna energija v kWh
Tehnični podatki
Nazivna temperatura vira, območje delovanja [°C]	-20 do +35
Nazivna temperatura odjema min./max. [°C]	20 do +55
Priključki na toplotni črpalki	G 1” ZN
Nominalni pretok na strani segrevanja ∆t = 5 °C [m3 . h-1]	1,95	2,3
Minimalni pretok na strani segrevanja ∆t = 7 °C [m3 . h-1]	1,1	1,64
Padec tlaka	12,5	9
Koeficient pretoka	5,5	7,6
Zaščita ogrevalne vode pred zamrznitvijo	Da (mora biti priklopljena na el. omrežje)
Pretok zraka	2 500	3 600
Plinski del
Ekspanzijski ventil	mehanski	elektronsko nadzorovan
Plin	R407C
Odtaljevanje	Samodejno ali na zahtevo
Količina plina	2,6	3,5
Način odtaljevanja	Vročim plinom (vzvratno ogrevalni krog)
Ogrevanje lovilne posode za kondenz	Preostalo toploto plina
Odvod kondenza [mm]	∅ 30
Stikalo za nizek tlak (izklop) [MPa]	0,07 (0,7 bar)
Stikalo za visok tlak (izklop) [MPa]	0,3 (30 bar)
Tehnični podatki (mere, teža)
Širina x globina x višina [mm]	1 275 x 550 x 959
Teža [kg]	130	170
Mesto montaže	zunanja
Ohišje	komaxit
Barva	RAL 7016 (možna zamenjava barve)
Električni priključek
nazivna napetost	230V / 1 fazna / 50Hz	400V / 3 fazna / 50Hz
Kompresor	rotacijski, Hitachi Highly ali LG	Scroll
Nazivni tok A7/W35 [A]	4,9	5,8
Max. trenutni tok [A]	7	9
Zagonski tok [A]	52	66
Zagonski tok z mehkim zaganjačem	/	40
Varovalke za kompresor z mehkim zaganjačem	16C/1	16C/3
Varovalke	16C/ 1 (rez. 2KW/230V) 5)	20B/3 (rez.6KW /400V) 5)
El. povezava do kompresorja CYKY [n x mm2]	3 x 2,5 (rez. 2KW/400V) 6)	5 x 4 (rez.6KW ,400V) 6)
Stopnja zaščite IPX ( EN 60 529 )	IP 43
Hrup	po EN 12 102 pri A7/W55 (najvišja učinkovitost)
Nivo hrupa Lwa [dB]	69,3
Pritisk hrupa na Lpa 5 m [dB]	44,5
EC ventilator	/	Da
spremenljiva hitrost ventilatorja	Gladko, z regulacijo 0-10V signal. Funkcije: glede na temperaturo, nočno delovanje itd..
Oprema
Integrirana obtočna črpalka	Grundfos UPM3 25-70 180 Hybrid
Električna kovinska omarica z regulacijo	/	Da
Električni kabel (med zunanjo enoto in krmilno omarico)	/	Da
Siemens regulacija	RVS21 (proti doplačilu RVS61) + razširitveni modul AVS55
Kontrola faz	/	Da
Kontrolna enota	QAA75	AVS37 / QAA75
Zunanje tipalo	QAC34
Kaskada	do 16 enot (RVS21 z povezovalnim modulom LPB)
Upravljanje preko interneta	Da (z webserverjem za 1, 4 ali 16 regulacij)
MODBUS komunikacija	Da (z razširitvenim Modbus komunikacijskim modulom)

1) Pod pogoji 7°C zraka na vstopu v toplotno črpalko in 35°C vode na izstopu iz toplotne črpalke. (V skladu z evropskim standardom EN 14511)
2) Ob pogoji 2°C zraka na vstopu v toplotno črpalko in C voda 35°C na izstopu iz toplotne črpalke. (V skladu z evropskim standardom EN 14511)
3) V skladu z evropskim standardom EN 14825 za povprečne podnebne razmere.
5) Dimenzije kabelskih povezav in velikost varovalk je predvidena za osnovno konfiguracijo toplotne črpalke; kompresor, ventilator, obtočne črpalke in regulacijo.
V primeru vgradnje dodatnih elementov je potrebno ustrezno prilagoditi dimenzije kabelskih povezav in velikost varovalk na podlagi izračunov.
6) Izračunano za največjo dolžino 25m

Toplotne črpalke HOTJET ONE2

MODEL (SI)	10ONE2	15ONE2	20ONE2	25ONE2	35ONE2	45ONE2
Ime ali blagovna znamka	HOTJET
	zrak/voda
Način delovanja	Toplotna moč [kW] / Grelno št. [COP]
Ogrevanje: A-7/W35	7,93 / 2,99	9,34 / 2,91	13,01 / 3,09	20,64 / 2,97	22,83 / 3,16	27,35 / 3,08
Ogrevanje: A2/W35 2)	8,96 / 3,51	11,07 / 3,50	15,62 / 3,71	25,20 / 3,62	28,00 / 3,84	33,60 / 3,74
Ogrevanje: A7/W35 1)	10,64 / 4,40	13,25 / 4,26	18,81 / 4,50	30,10 / 4,30	33,60 / 4,58	40,20 / 4,42
Ogrevanje: A12/W35	12,42 / 5,29	15,56 / 5,16	19,18 / 5,26	32,26 / 5,21	38,44 / 5,02	46,06 / 4,90

Razred energijske učinkovitosti 3)
Razred energijske učinkovitosti 35°C	A+	A++	A++	A++	A++	A++
Razred energijske učinkovitosti 55°C	A+	A+	A+	A++	A+	A+
Sezonska energijska učinkovitost pri ogrevanju prostorov za uporabo pri nizki temperaturi v povprečnih podnebnih razmerah (%)	153	158	164	165	151	159
Hlajenje: A35/W7 4)	8.50 / 2.50	10.20 / 2.40	14.00 / 2.40	18.00 / 2.40
Tehnični podatki
Nazivna temperatura vira, območje delovanja [°C]	-22 do 40°C
Nazivna temperatura odjema min./max. [°C]	20 do 60°C (do -10°C)
Priključki na toplotni črpalki	G 5/4” ZN
Nominalni pretok na strani segrevanja ∆t = 5 °C [m3 . h-1]	1,95	2,34	3,37	5,18	6,1	7,64
Minimalni pretok na strani segrevanja ∆t = 7 °C [m3 . h-1]	1,39	1,67	2,4	3,69	4,36	5,46
Padec tlaka	5,5	6	7	9
Koeficient pretoka	8,3	9,4	12,7	17,2
Zaščita ogrevalne vode pred zamrznitvijo	Da (mora biti priklopljena na el. omrežje)
Pretok zraka	4 000	4 500	5 000	8 400	12 400	17 400
Plinski del
Ekspanzijski ventil	Elektonsko nadzorovan: 1 x glavni, 1 x vbrizg plina EVI
Z EVI vbrizgom plina	Da
Plin	R407C
Odtaljevanje	Samodejno ali na zahtevo
Količina plina	4	4,5	5	11*	14,5	15,4
Način odtaljevanja	Vročim plinom (vzvratno ogrevalni krog)
Ogrevanje lovilne posode za kondenz	Preostalo toploto plina
Odvod kondenza [mm]	∅ 30
Ogrevanje odtočne cevi za kondenz	Optimizirana funkcija v regulaciji pripravljena
Stikalo za nizek tlak (izklop) [MPa]	0,05
Stikalo za visok tlak (izklop) [MPa]	3,2
Tehnični podatki (mere, teža)
Širina x globina x višina [mm]	1 271 x 500 x 1 211			1 621 x 600 x 1 483	1 721 x 700 x 1 680
Teža [kg]	200	205	205	250
Mesto montaže	Zunanja (po prilagoditvi notanja)
Ohišje	Barvana z poliuteranskim UV odpornim lakom. Pocinkana pločevina
Barva	RAL 7016 (možna zamenjava barve)
Električni priključek
nazivna napetost	400V / 3 fazna / 50Hz
Kompresor	Scroll EVI
Nazivni tok A7/W35 [A]	5,2	5,8	8,4	11,2	14,7	16,4
Max. trenutni tok [A]	7,9	9	16,5	22	27	30
Zagonski tok [A]	66	66	73	80	96	96
Zagonski tok z mehkim zaganjačem	39,6	39,6	43,8	48	58	58
Varovalke za kompresor z mehkim zaganjačem	16C/3	16C/3	20C/3	25C/3	32C/3	32C/3
Varovalke	20B/3 ali 16C/3	20B/3 ali 16C/3	25B/3	32B/3	40C/3	40C/3
El. povezava do kompresorja CYKY [n x mm2]	5 x 4 5)	5 x 4 5)	5 x 6 5)	5 x 10 5)	5 x 10 5)	5 x 10 5)
Električni podatki v kombinaciji z Hydrobox
Glavne varovalke za toplotno črpalko z Hydrobox	20C/3	20C/3	25C/3	32C/3	X	X
El. povezava do toplone črpalke z Hydrobox CYKY [n x mm2]	5 x 4 6)	5 x 4 6)	5 x 4 6)	5 x 6 6)	X	X
Stopnja zaščite IPX ( EN 60 529 )	Z nameščeno nadzorno ploščo IP40
Hrup	po EN 12 102 pri A7/W55 (najvišja učinkovitost)
Nivo hrupa Lwa [dB]	max: 67			max: 71,5	max 73,5	max 76,5
Pritisk hrupa na Lpa 5 m [dB]	Da
EC ventilator	630mm
spremenljiva hitrost ventilatorja	Gladko, z regulacijo 0-10V signal. Funkcije: glede na temperaturo, nočno delovanje itd..
Oprema
Električna kovinska omarica z regulacijo	Zunanja ( 398x647x166 – š/v/g ) 16 kg
Kontrolna enota	po izbiri AVS37 ali AVS74
Električni kabel (med zunanjo enoto in krmilno omarico)	5m v sklopu zunanje enote (do 25m poskrbljeno za zaščito, nad 25m je potreben ponoven izračun)
Siemens regulacija	RVS21+ razširitveni AVS55.199 + AVS75.370			RVS21 + razširitveni modul AVS55.196
Raztezni ekspanzijski ventil	Z regulacijo RVS21			Neodvisna regulacija: Carel ali Emerson
Kontrola faz	Da (pri RVS21 zunanja, RVS61 notranja)
Sobna kontrolna enota (žična)	QAA75 (žična), QAA78 (brezžična)
Zunanje tipalo	dodatno (QAC34)
Upravljanje preko interneta	Da (z webserverjem za 1, 4 ali 16 regulacij)
Kaskada	do 16 enot (RVS21 z povezovalnim modulom, RVS61 standardno)
MODBUS komunikacija	Da (z razširitvenim Modbus komunikacijskim modulom)

1) Pod pogoji 7 ° C zraka na vstopu v toplotno črpalko in 35 ° C vode na izstopu iz toplotne črpalke. (V skladu z evropskim standardom EN 14511)
2) Ob pogoji 2 ° C zraka na vstopu v toplotno črpalko in C voda 35 ° na izstopu iz toplotne črpalke. (V skladu z evropskim standardom EN 14511)
3) V skladu z evropskim standardom EN 14825 za povprečne podnebne razmere.
4) Pod pogoji 35 ° C zraka na vstopu v toplotno črpalko in + 7 ° C vode na izstopu iz toplotne črpalke. (V skladu z evropskim standardom EN 14511)
5) Dimenzije kabelskih povezav in velikost varovalk je predvidena za osnovno konfiguracijo toplotne črpalke; kompresor, ventilator, obtočne črpalke in regulacijo.
V primeru vgradnje dodatnih elementov je potrebno ustrezno prilagoditi dimenzije kabelskih povezav in velikost varovalk na podlagi izračunov.
6) Izračunano za največjo dolžino 25m

Toplotne črpalke HOTJET ONE2(i)

MODEL (SI)	10ONE2(i)	20ONE2(i)
Ime ali blagovna znamka	HOTJET
	zrak/voda
Način delovanja	Toplotna moč [kW] / Grelno št. [COP]

Ogrevanje: A-7/W35	5,04 / 3,74	10,24 / 2,90
Ogrevanje: A2/W35 2)	3,07 / 4,06	6,54 / 4,06
Ogrevanje: A7/W35 1)	2,65 / 4,73	7,12 / 5,27
Ogrevanje: A12/W35	2,98 / 5,73	7,45 / 6,40

Razred energijske učinkovitosti 3)

Razred energijske učinkovitosti 35°C	A++	A++
Razred energijske učinkovitosti 55°C	A++	A++
Sezonska energijska učinkovitost pri ogrevanju prostorov za uporabo pri nizki temperaturi v povprečnih podnebnih razmerah (%)	172	182
Hlajenje: A35/W7 4)	9,5 / 3,4	16,9 / 3,8
Tehnični podatki
Nazivna temperatura vira, območje delovanja [°C]	-25 do 40°C
Nazivna temperatura odjema min./max. [°C]	20 do 60 (do -10°C)
Priključki na toplotni črpalki	G 5/4” ZN
Nominalni pretok na strani segrevanja ∆t = 5 °C [m3 . h-1]	1,2	2,4
Minimalni pretok na strani segrevanja ∆t = 7 °C [m3 . h-1]	0,8	1,7
Padec tlaka	x	x
Koeficient pretoka	x	x
Zaščita ogrevalne vode pred zamrznitvijo	Da	Da
Pretok zraka	4500	4500
Plinski del
Ekspanzijski ventil	Elektronsko nadzorovan
Z EVI vbrizgom plina	Da
Plin	R410A
Odtaljevanje	Samodejno ali na zahtevo
Količina plina	4	5
Način odtaljevanja	Vročim plinom (vzvratno ogrevalni krog)
Ogrevanje lovilne posode za kondenz	Preostalo toploto plina
Odvod kondenza [mm]	∅ 30
Ogrevanje odtočne cevi za kondenz	Optimizirana funkcija v regulaciji pripravljena
Stikalo za visok tlak (izklop) [MPa]	4,5	4,5
Tehnični podatki (mere, teža)
Širina x globina x višina [mm]	1271 x 500 x 1211
Teža [kg]	270	270
Mesto montaže	Zunanja (po prilagoditvi notranja)
Ohišje	Barvana z poliuteranskim UV odpornim lakom. Pocinkana pločevina
Barva	RAL 7016 (možna zamenjava barve)
Električni priključek
Nazivna napetost	3×230/400V AC, 50Hz
Kompresor	Variable Speed Scroll s EVI
Nazivni tok A7/W35 [A]	3,1	4,4
Max. trenutni tok [A]	4,7	6,6
Zagonski tok [A]	rampa – od 0	rampa – od 0
Zagonski tok z mehkim zaganjačem	–	–
Varovalke za kompresor z mehkim zaganjačem	–	–
Varovalke	16B	20B
El. povezava do kompresorja CYKY [n x mm2]	5×2,5	5×4
Stopnja zaščite IPX ( EN 60 529 )	43
Hrup
Nivo hrupa Lwa [dB]	53	53
Pritisk hrupa na Lpa 5 m [dB]	34	34
EC ventilator	Da (630mm)
spremenljiva hitrost ventilatorja	Gladko, z regulacijo 0-10V signal. Funkcije: glede na temperaturo, nočno delovanje itd..
Oprema
Električna omarica z regulacijo	Zunanja ( 398x647x166 – š/v/g ) 16 kg
Kontrolna enota (žična)	AVS37 / QAA74
Električni kabel (med zunanjo enoto in krmilno omarico)	5m v sklopu zunanje enote
Siemens regulacija	RVS61
Sobni korektor (žični)	QAA75
Zunanje tipalo	QAC34
Kontrola faz	Standardno
Upravljanje preko interneta	Da (z webserverjem)


1) Pod pogoji 7°C zraka na vstopu v toplotno črpalko in 35°C vode na izstopu iz toplotne črpalke. (V skladu z evropskim standardom EN 14511)
2) Ob pogoji 2°C zraka na vstopu v toplotno črpalko in C voda 35°C na izstopu iz toplotne črpalke. (V skladu z evropskim standardom EN 14511)
3) V skladu z evropskim standardom EN 14825 za povprečne podnebne razmere.
4) Pod pogoji 35 ° C zraka na vstopu v toplotno črpalko in +7°C vode na izstopu iz toplotne črpalke. (V skladu z evropskim standardom EN 14511)
5) Dimenzije kabelskih povezav in velikost varovalk je predvidena za osnovno konfiguracijo toplotne črpalke; kompresor, ventilator, obtočne črpalke in regulacijo.
V primeru vgradnje dodatnih elementov je potrebno ustrezno prilagoditi dimenzije kabelskih povezav in velikost varovalk na podlagi izračunov.

Toplotne črpalke HOTJET ONE ZET

MODEL (SI)	ONE ZET10	ONE ZET20
Ime ali blagovna znamka	HOTJET
	zrak/voda
Način delovanja	Toplotna moč [kW] / Grelno št. [COP]

Ogrevanje: A-7/W35	5,04 / 3,74	10,24 / 2,90
Ogrevanje: A2/W35 2)	3,07 / 4,06	6,54 / 4,06
Ogrevanje: A7/W35 1)	2,65 / 4,73	7,12 / 5,27
Ogrevanje: A12/W35	2,98 / 5,73	7,45 / 6,40

Razred energijske učinkovitosti 3)

Razred energijske učinkovitosti 35°C	A++	A++
Razred energijske učinkovitosti 55°C	A++	A++
Sezonska energijska učinkovitost pri ogrevanju prostorov za uporabo pri nizki temperaturi v povprečnih podnebnih razmerah (%)	172	182
Hlajenje: A35/W7 4)	9,5 / 3,4	16,9 / 3,8
Tehnični podatki
Nazivna temperatura vira, območje delovanja [°C]	-25 do 40°C
Nazivna temperatura odjema min./max. [°C]	20 do 60 (do -10°C)
Priključki na toplotni črpalki	G 1” ZN
Nominalni pretok na strani segrevanja ∆t = 5 °C [m3 . h-1]	1,2	2,4
Minimalni pretok na strani segrevanja ∆t = 7 °C [m3 . h-1]	0,8	1,7
Padec tlaka	x	x
Koeficient pretoka	x	x
Zaščita ogrevalne vode pred zamrznitvijo	Da	Da
Pretok zraka	4500	4500
Plinski del
Ekspanzijski ventil	Elektronsko nadzorovan
Z EVI vbrizgom plina	Da
Plin	R410A
Odtaljevanje	Samodejno ali na zahtevo
Količina plina	4	5
Način odtaljevanja	Vročim plinom (vzvratno ogrevalni krog)
Ogrevanje lovilne posode za kondenz	Preostalo toploto plina
Odvod kondenza [mm]	zunanji G 1″
Stikalo za visok tlak (izklop) [MPa]	4,5	4,5
Tehnični podatki (mere, teža)
Širina x globina x višina [mm]	1060 x 759 x 1810	1060 x 759 x 1810
Teža [kg]	270	270
Mesto montaže	Notranja / Zunanja
Ohišje	Da
Barva	RAL 7035 (možna zamenjava barve)
Električni priključek
Nazivna napetost	3×230/400V AC, 50Hz
Kompresor	Variable Speed Scroll s EVI
Nazivni tok A7/W35 [A]	3,1	4,4
Max. trenutni tok [A]	4,7	6,6
Zagonski tok [A]	rampa – od 0	rampa – od 0
Zagonski tok z mehkim zaganjačem	–	–
Varovalke za kompresor z mehkim zaganjačem	–	–
Varovalke	16B	20B
El. povezava do kompresorja CYKY [n x mm2]	5×2,5	5×4
Stopnja zaščite IPX ( EN 60 529 )	43	43
Hrup
Nivo hrupa Lwa [dB]	53	53
Pritisk hrupa na Lpa 5 m [dB]	34	34
Oprema
Električna omarica z regulacijo	Integrirana
Električni grelec	7.5kW
Obtočna črpalka	UMP3 25-70
Kontrolna enota (žična)	AVS37 / QAA74
Siemens regulacija	RVS61
Sobni korektor (žični)	QAA75
Zunanje tipalo	QAC34
Kontrola faz	Standardno
Električni kabel 5 m	–
Upravljanje preko interneta	Da (z webserverjem)


1) Pod pogoji 7°C zraka na vstopu v toplotno črpalko in 35°C vode na izstopu iz toplotne črpalke. (V skladu z evropskim standardom EN 14511)
2) Ob pogoji 2°C zraka na vstopu v toplotno črpalko in C voda 35°C na izstopu iz toplotne črpalke. (V skladu z evropskim standardom EN 14511)
3) V skladu z evropskim standardom EN 14825 za povprečne podnebne razmere.
4) Pod pogoji 35 ° C zraka na vstopu v toplotno črpalko in +7°C vode na izstopu iz toplotne črpalke. (V skladu z evropskim standardom EN 14511)
5) Dimenzije kabelskih povezav in velikost varovalk je predvidena za osnovno konfiguracijo toplotne črpalke; kompresor, ventilator, obtočne črpalke in regulacijo.
V primeru vgradnje dodatnih elementov je potrebno ustrezno prilagoditi dimenzije kabelskih povezav in velikost varovalk na podlagi izračunov.
